メカトロニクスの発展に伴い、制御の検証技術も高度化が進んでいます。ソフトウェアによるシミュレーションであるSILSについて、当社の取り組みをご紹介します。

制御開発のデジタルシミュレーション

1. HILSとSILS

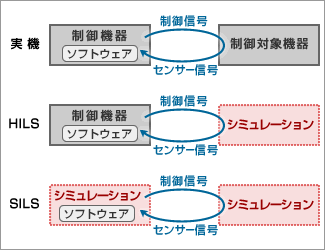

メカトロニクスにおける電子制御の発達と重要度の増大に伴って「制御とメカの連動系」をコンピューターでシミュレーションする技術の必要性がますます高まってきています。これは、制御機器の中のソフトウェアの指示による制御信号を制御対象機器のアクチュエーター（モーターなど）が受け取り、制御対象機器からのセンサー信号を制御機器が受け取って次の制御信号を出すという、一連の「フィードバックループ」をデジタルシミュレーションする技術のことです。HILS（Hardware In the Loop Simulation）とSILS（Software In the Loop Simulation）は、その代表例です（図1）。

HILSはフィードバックループの中に実機ハードウェアを含めるシミュレーションであり、図1のように制御対象機器をコンピューター・シミュレーションで行う場合を指すことが多いのですが、制御機器だけをシミュレーションで行うケースもあります。一方、SILSはフィードバックループ全体をシミュレーションで実行する形です。ここでは弊社で取り組んできたSILSについてご紹介します。

2. SILSの種類

SILSは制御対象機器のモデル化の手法から「ソフトウェアモデル型」と「3次元モデル型」2つに分類できます。ソフトウェアモデル型は、制御対象機器の挙動を何らかのソフトウェア（専用言語、数式など）でモデル化するものであり、フィードバックループが高速な場合に適しています。一方、3次元モデル型は制御対象機器のメカの部分を3次元形状モデルをベースにモデル化するもので、ビジュアル性にすぐれ、干渉停止などの形状依存挙動も再現しやすいという点があります。

最終制御対象物が何かによっても、2つに分類できます。「メカ型」は最終制御対象物がメカとして扱えるものであり、例えば工場現場で使われるFA機器などが該当します。FA機器が対象とする「ワーク」はメカの一部としてのモデル化が可能です。一方「ハイブリッド型」は、最終制御対象物が流体（気体、液体）や柔軟物（紙など）などのメカとしてはモデル化できないものを含む場合であり、それがメカと連動することによって制御対象機器が構成されているケースです。紙の挙動まで考慮して複写機をシミュレーションする例はそれにあたります。クルマに搭載されている各種の制御対象機器には「メカ型」と「ハイブリッド型」の両方があります。

弊社で開発・提供しているパッケージソフトウェアであるVPS/IOC（以降、IOCと略）は「3次元モデル型のSILS」です。以降、3次元モデル型で、かつ「メカ型SILS」の代表的な適用であるFA機器を例に、IOCのソリューションを紹介します。

制御開発の課題

FA機器を中心とする制御開発には次のような課題があります。

SILS実現のためのシステム環境

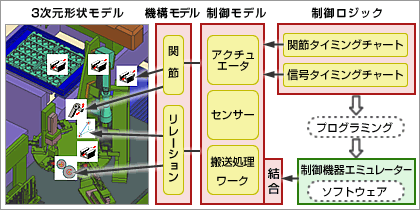

前項のそれぞれ課題に対して「3次元モデル型のSILS」が極めて有効な解決手段と言えます。それは、機器設計と制御設計の連携を高め、制御設計手順の標準化を進め、実機なしの制御プログラムデバッグを実現します。この目的のためIOCでは図2のようなSILS環境を用意しています。

1. 3次元形状モデル

3次元形状モデルはCADで作成しますが、IOCでは日本で使用されているほとんどの3次元CADからデータを取り込めるようにしています。この3次元形状モデルを「仮想メカ」としてシミュレーションを行います。

2. 機構モデルの作成

3次元形状モデルのベースの上にまず関節を定義し「機構モデル」を定義します。関節には、回転関節とスライド関節が用意されています。関節以外に複数のメカ部品が依存性をもって動作するケースを、IOCでは一般化してリレーションと呼んでいますが、これには、歯車、溝、方向拘束、直線拘束、外周拘束（カムなど）、ピン結合、クラッチなどがあります。

3. 制御モデルの作成

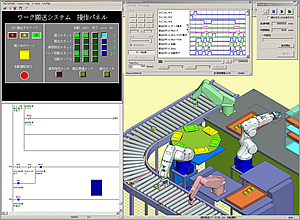

＊ シミュレーション状況を
仮想ロジックアナライザー（画面中ほど上）
に表示している。

制御対象機器を表現する中核が、アクチュエーター・センサー・搬送機構という「制御モデル」です。アクチュエーターにはパルスモーター、サーボモーター、位置決めコントローラー、DCモーター、ソレノイドなどがあります。また、センサーでは、干渉センサー、リミットセンサー、ポテンショ・メーター、オン・オフ・スイッチ、エンコーダーなどをモデル化できます。搬送機構・ワークのモデルでは、把持搬送（把持アーム、搬送テーブルなど）、吸着搬送（真空圧力センサーを含む）、コンベア搬送（カーブ型、ストレート型）、ワーク検知センサーなどが表現可能です。

4. 制御ロジックのモデル化

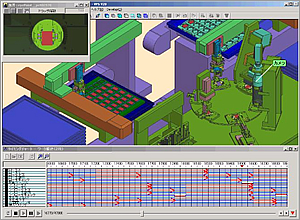

IOCの大きな特徴は制御ソフトウェアをコーディングする以前に、タイミングチャート（TC）で制御をモデル化してシミュレーションできることです。TCには2種類が用意されていて、関節TC（図3）は機構モデルの関節（縦軸）の動きを、時系列（横軸）で表したものとなっています。一方、信号TCは通常言われるTCであり、信号名（縦軸）ごとの信号をを時系列（横軸）で表現しています。これらの2種のTCを用いて仮想メカを駆動し、制御設計を進めることが可能になっています。

5. 制御機器シミュレーターとの結合、ORiNのサポート

制御機器メーカー様が提供する制御機器のエミュレーターと結合する部分です（図4）。OPCサーバーで結合するのが通常ですが、コントローラーとロボットなどとの接続標準仕様であるORiN（Open Resource interface for the Networkの略。オライン）で結合することも可能です。ORiNとインターフェースとして使うことにより、例えば異種制御対象機器（ロボットと搬送機器）などの同時制御をシミュレーションすることが容易になります。

SILSの技術ポイント

1. 実時間シミュレーション

「3次元モデル型のSILS」の最大の技術的課題は実時間によるシミュレーションです。具体的には、10ミリ秒程度のフィードバックループの間に、モーターの駆動、それによる3次元仮想メカの駆動、センサー信号の取得というループをソフトウェアでシミュレーションする必要があります。しかもモーター・センサーの合計数が数10個の場合には、個々のシミュレーションの許容時間は合計数で割った値となります。さらに3次元モデルは一般に「重い」ものが多く、仮想メカを実時間で動かしつつ、干渉計算なども行いながらフィードバックループをリアルタイムで実現するのは簡単ではありません。IOCでは性能向上のための数々の工夫をして実時間シミュレーションを実現しています。

2. タイミングチャートによるメカ駆動

IOCでは制御ソフトウェア作成以前に、ソフトウェアの仕様書とも言うべきタイミングチャート（TC）を用いて仮想メカを駆動し、制御設計・検討ができることが大きな特長です。しかもTCには機構設計者にも理解しやすい「関節TC」と、制御ソフトウェアの仕様ともいえる「信号TC」の二つのレベルを用意しています。このTCと仮想メカを使って、制御設計を大きく効率化できます。

導入効果

「3次元モデル型のSILS」を導入されたお客様では、

• ソフトウェア開発工数が20％以上削減された。
• 異常系のテストは実機では行わず、シミュレーションで済ませた。
• 実機テストにおけるトラブルの切り分けが早くなった。
  （シミュレーションと実機で違う動きになると、制御ソフトウェア以外の原因だと推定できる）

などの効果が出ています。「3次元モデル型のSILS」の実務適用はまだ歴史が浅いと言えますが、今後も技術開発を通して、お客様のものづくりにおける品質向上・期間短縮に貢献していきたいと考えます。

（取締役 湯浅 英樹）
