Jupiter-Pre　汎用CAEプリプロセッサー

汎用CAEプリプロセッサーJupiter-Preは、１億節点を超える大規模モデルであっても高品質メッシュの高速自動作成や高速描画が可能です。また、各種CAD I/Fや解析ソルバーに対応した解析専任者向けのプリプロセッサーです。
CADエラーの自動吸収やメッシュアセンブルモデルの自動作成といったメッシュ作成における効果的な機能や、Pythonを用いたユーザカスタマイズ機能による利用者独自の解析業務に沿ったシステム構築により、解析モデル作成業務における大幅な時間短縮が可能です。

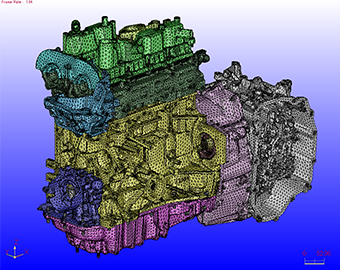

数億節点にもなるテトラメッシングに対応

特長

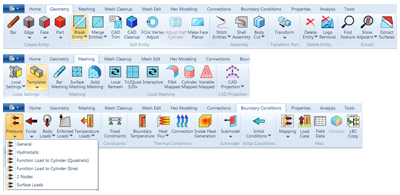

• 豊富な解析モデル作成機能をリボンスタイルGUIで直感的に操作が可能
• 大規模アセンブリモデルでも高品質メッシュの高速作成、高速描画を実現
• CADエラーの自動吸収によりCADに戻っての形状修正は不要
• メッシュアセンブリモデルの自動作成や自動修正機能によりメッシュ作成作業を大幅削減
• モデルツリーによるCADとメッシュモデルの連携管理により両方に有効な形状修正が可能
• Pythonによるユーザカスタマイズ機能により利用者独自の解析システム環境の構築が可能
• 様々な解析ソルバーに対応可能であり、過去解析モデルに対する修正/変更にも有効

機能

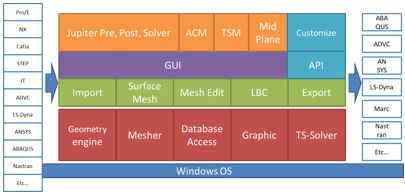

CADインターフェース

CATIA, Creo (Pro/E) , NX, ACIS, IGES, JT, Parasolid, STEP, STL, VRML, AVEVA, HuH, Structual Design　etc.

解析ソルバーインターフェース

Abqus, ADVENTURECluster, Ansys, FrontISTR, Ansys/LS-DYNA, Marc, MSC Nastran, OPTISHAPE-TS, PERMAS,
Simcenter Nastran, Sunshine-Solver

その他インターフェース^※1

Nastran (punch), STAR-CD, STAR-CCM+, Ansys Fluent, Univ, STL, VRML, Femap Neutral File, FEMLEEG,
Technostar Geometry, TSV
（※1：一部機能限定やモデルデータのI/F）

主な機能

• メッシュ並列作成機能、テトラ/ヘキサ/シェルメッシュ対応
• 形状編集機能（微小フィーチャー・ロゴ自動削除、フィレット作成/削除、ブーリアン、モーフィング）
• 中立面抽出機能
• アセンブリ機能（節点共有、接触、ボルト締結、溶接など）
• 多種多様な境界条件設定、材料設定機能
