Jupiter-Designer　設計者向け構造解析ソフトウェア

「Jupiter-Designer」は、解析初心者向けに操作性を追求し、数千部品の大規模アセンブルモデルのメッシュ作成とCPU並列計算（SMP）による計算時間の高速化を実現した設計者向け構造解析ソフトウェアです。
メッシュ品質の自動チェック機能や描画ストレスを感じさせない高性能GUIにより、大規模アセンブルモデルの取り扱いを容易にし、Pythonスクリプトを用いた解析プロセスの自動化機能（オプション）も備えています。
Parasolid I/Fに対応した各種3D-CADユーザーの解析業務（解析モデル作成、解析実行、および解析結果の評価）を実施することが可能です。

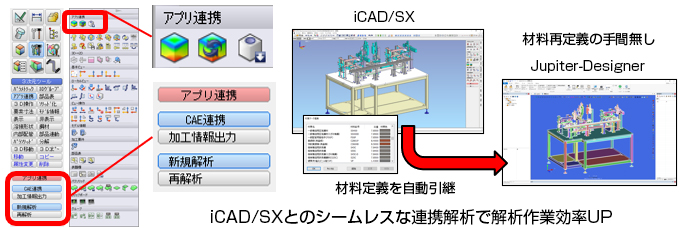

また「Jupiter-Designer」は、3次元CAD「iCAD/SX」に搭載されているCAE連携機能にも対応し、設計と解析を連動した効率的な製品開発を行うことができます。

特長

• 解析初心者でも分かり易い直感的な操作性
• 大規模アセンブルモデルを高速かつ高品質なメッシュ作成、高速描画、高速計算を実現

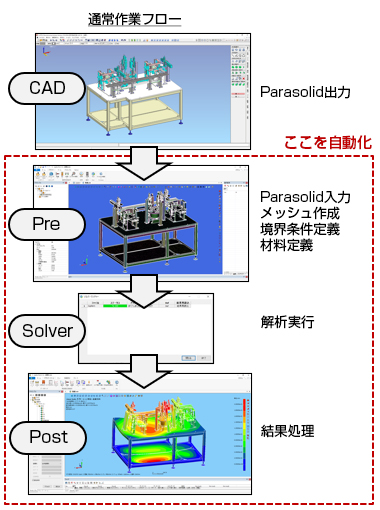

• Pythonスクリプト機能による解析プロセスの自動化が可能
• 便利で多彩な解析結果表示機能により様々な結果評価が可能
• iCAD/SXと解析のシームレスな連携機能による効率的な製品開発

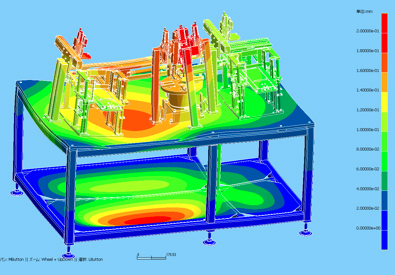

部品点数：1800パーツ
節点数：300万節点
要素数：250万要素
メッシュ作成時間：約15分
要素タイプ：テトラ2次要素
接触条件：固着のみ
計算時間：約10分
CPUスペック：Intel Core-i9 16core
搭載メモリ：64GB

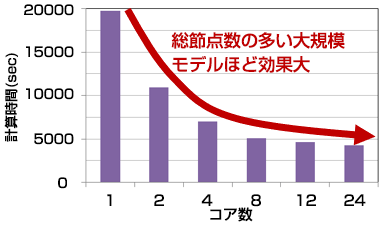

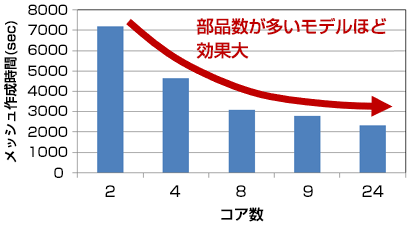

大規模アセンブルモデルの高速かつ高品質なメッシュ作成/高速計算

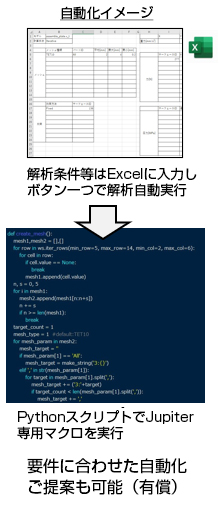

Pythonスクリプト機能による解析プロセスの自動化（イメージ）

機能

解析種類

• 線形静解析【標準機能】
• 固有値解析【標準機能】
• 定常/非定常熱伝導解析【標準機能】
• 熱応力解析【標準機能】
• 線形座屈解析【オプション】
• 周波数応答/過渡応答解析【オプション】

主な機能

• 2CPU並列計算【標準機能】/無制限CPU並列計算【オプション】
• 並列コアによる高速メッシュ作成【標準機能】
• テトラ/ヘキサ/シェルメッシュ対応【標準機能】
• 接触条件（一般/固着）対応【標準機能】
• 節点共有モデリング機能【オプション】
