お知らせ
Elysium 3D‐SUITEのご紹介
DIPROニュース
3次元データを活用した製造プロセスをオールインワンでサポート
2025年10月末にリリースしました「Elysium 3D-SUITE EX11.0」についてご紹介します。
はじめに、エリジオン社はElysium 3DxSUITEの新版 EX11.0のリリースに合わせ、本製品の表記を以下の通り変更します。
- 現行の表記：Elysium 3DxSUITE
- 新しい表記：Elysium 3D-SUITE
この変更は、表記と読みを一致させることで、より多くの方に親しみを持って本製品を活用いただきたいとの思いから行うものです。 読み方（呼び名）は「エリジオン スリーディースイート」のまま変更はありません。
製品概要

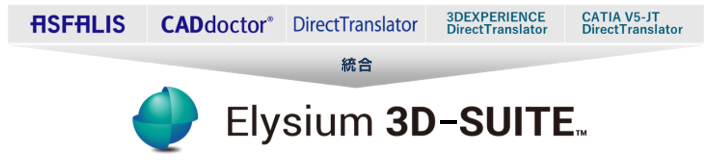

Elysium 3D-SUITEはこれまで定評のある複数のトランスレータ製品を統合することで、高品質な3Dデータ変換・最適化機能を柔軟な組み合わせで使用できるようにした製品です。

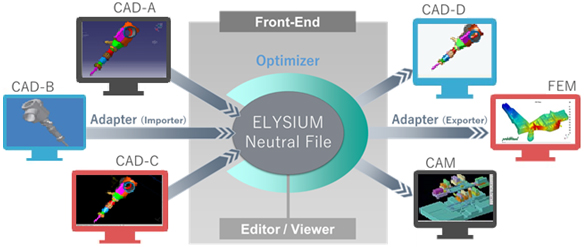

Elysium 3D-SUITE は3Dデータの流通 / 活用のための多彩な機能（変換・検証・修正・比較・簡略化など）を搭載したトータルソリューション製品です。CADデータを独自の中間フォーマットENF（Elysium Neutral File）に変換後、データの最適化、他CADへの変換を行います。
お客様の業務に合わせ、自由に機能を組み合わせてご使用いただけます。
Elysium 3D-SUITEの特徴
3D-SUITEでは、お客様が自社の課題やニーズに合わせて必要な3Dデータ処理機能を自由にピックアップし、独自のソリューションを構築することができます。
3D-SUITEは、製造業における多様な業務プロセスや運用環境に柔軟に対応できる統合プラットフォームとして進化を続け、今後もその高い柔軟性と拡張性を活かして、開発・設計から製造現場に至るまで幅広い領域での3次元データ活用を支援します。
Elysium 3D-SUITE EX11.0 新機能紹介
本号では、最新のElysium 3D-SUITE EX11.0の新機能として、PMI CheckerとTransServerの差分変換、SOLIDWORKS（Standalone）Exporterの3点についてご紹介します。

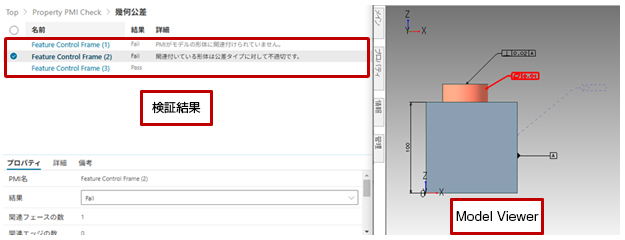

PMI Checker
寸法や幾何公差などのPMIの整合性を検証する機能が追加されました。
ISO / ASMEの国際標準に沿った検証項目でPMIの整合性を検証できます。

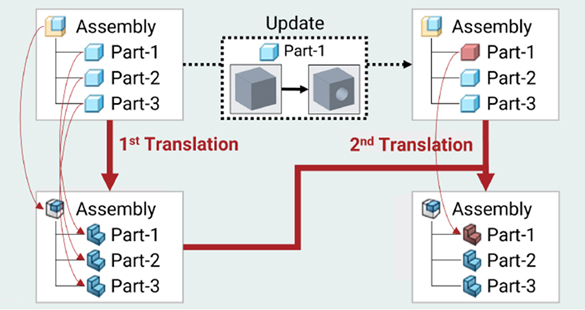

TransServerの差分変換
3D-SUITE TransServerの新機能として差分変換機能が追加され、2回目以降の変換においてAssembly中の変更があったコンポーネントのみを新たに変換することが可能となっています。
これにより全体変換にかかる時間・リソースを節約でき、より効率的な業務を行うことが可能になります。
＜差分変換に対応するCAD＞
- CATIA V5
- NX
- Creo Parametric
- SOLIDWORKS
- ※
- 変換前後のCADが上記に含まれていることが差分変換の条件です
SOLIDWORKS（Standalone）Exporter
SOLIDWORKSのライセンスおよび環境なしで、他のCADデータをSOLIDWORKSのデータへ変換することが可能になりました。
Elysium 3D-SUITE EX11.0 サポートCADバージョン一覧
3D-SUITE EX11.0がサポートするCADとそれぞれのバージョンは下表のとおりとなります。
| 製品 | サポートCADバージョン | ||
| CATIA V5 | Plug-in | R27 – R35(V5-6R2025)
|
|
| CATIA V5 | Standalone | Import : R10-R35(V5-6R2025) |
Export : R14, R19, R35 |
| 3D EXPERIENCE | Plug-in | R2018x – R2025x
|
|
| CATIA V4 | Standalone | V4.2.1 – V4.2.5 | |
| NX | Plug-in | NX1847 Series – NX 2506 Series
|
|
| NX | Standalone | UG10 – NX 2412 Series | |
| Creo Parametric | Plug-in | Creo Parametric 4.0 – 12.4
|
|
| Creo Parametric | Standalone | Pro / ENGINEER 2000i – Creo Parametric 11.0 | |
| NX-Ideas | Plug-in | 6.6 – 6.9 | |
| SOLIDWORKS | Plug-in | 2018 – 2025
|
|
| SOLIDWORKS | Standalone | 2006 | |
| Creo Elements / Direct | Plug-in | Creo Elements / Direct 20.0 – 20.8 | |
| Autodesk Inventor | Plug-in | 2019 – 2026
|
|
| Solid Edge | Plug-in | 2020 – 2025 | |
| CADmeister | Standalone | V4.0 – 2024 | |
| iCAD SX | Standalone | V7L1 – V8L3 | |
| Parasolid | Standalone | V7 – V37.0 | |
| ACIS | Standalone | R6 – R34 | |
| STEP | Standalone | AP203, AP214, AP242(edition1 / edition2 / edition3 / edition4) |
|
| JT | Standalone | Import : V6.4 – V10.10 | Export : V9.0 – V10.10 |
| QIF | Standalone | 2.1, 3.0 | |
| 3DXML | Standalone | R2010x – R2025x | |
| IGES | Standalone | 5.2, 5.3 | |
| DWG / DXF | Standalone | – | |
| STEP XML | Standalone | AP242 edition1(IS), AP242 edition1(TC), AP242 edition3, AP242 edition4 |
|
| PLMXML | Standalone | – | |
| XPDMXML | Standalone | – | |
| 3D PDF | Standalone | – | |
| HTML | Standalone | – | |
| Creo View | Standalone | Creo View 1.0 以降 | |
| XVL | Standalone | P-XVL(V3), V-XVL(V5, V7, V9), U-XVL(V10, V11) | |
| STL | Standalone | – | |
| OBJ | Standalone | – | |
| VRML | Standalone | 1.0, 2.0 | |
| Nastran | Standalone | – | |
| Point Cloud | Standalone | – | |
- ※
- 赤文字は EX11.0 で更新されたサポートCADバージョンです
- ※
- Plug-in変換を使用するには、変換端末で対象CADを使用できる環境が必要です
最後に
会員制情報サイト“DIPRO Product & Solution Gallery”にて、Elysium 3D-SUITEの機能追加や、詳細説明、操作イメージ動画などをご覧いただけます。ぜひ会員登録のうえ、ご覧ください。
※ 会員制情報サイト「DIPRO Product & Solution Gallery」は会員登録が必要となっています。お手数ですが、以下から会員登録をお願いします。
DIPRO Product & Solution Gallery 会員仮登録
