Poynting for Microwave 解析事例：屋内無線LANの通信品質解析

屋内空間における電波伝搬解析です。事務所を想定した室内空間内の壁面に励振源を設定し、屋内の電界強度分布、および受信位置での遅延スプレッドを解析します。

解析モデル

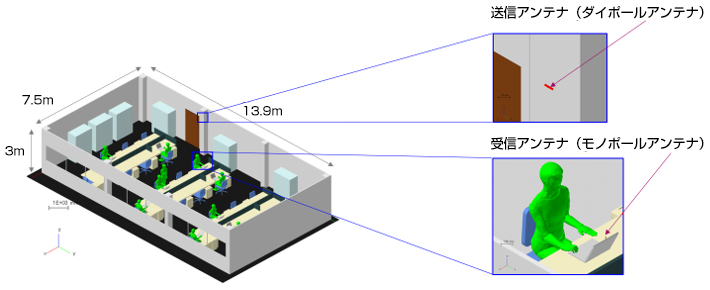

屋内空間モデル

• 屋内オフィス空間モデル（13.9m×7.5m×3m）
• 解析規模：33億格子、10.6万ステップ、解析対象周波数：～2.5GHz
• 壁・床・天井、家具、人体等をモデル化
• 部屋内の送信アンテナと、各席PC上に受信アンテナ（9か所）

解析結果

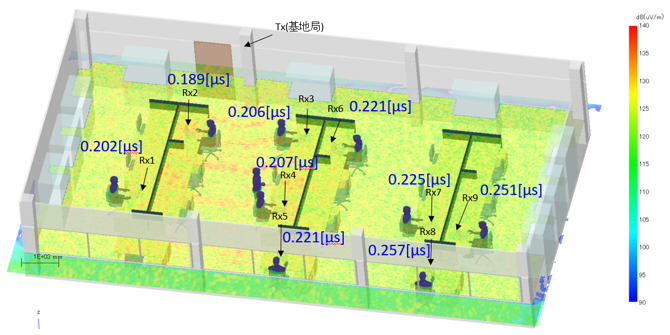

電界分布（2.5GHz）と受信位置における遅延スプレッド（青字、単位:μ秒）

解析結果について

• 電界分布
  空間的な電界の分布を対象周波数における定常状態を出力
• 伝送損失（Transmission Loss）
  送受信アンテナにおける電圧波形からS21を算出
• 遅延スプレッド（r.m.s Delay Spread）

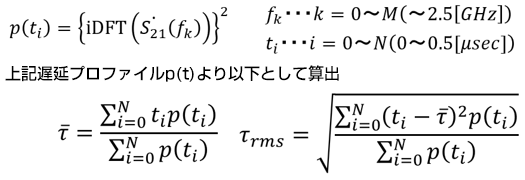

  送受信アンテナにおける電圧波形によるS21より以下として遅延プロファイルを算出
