Poynting for Microwave 解析事例：
バリスタを用いたプリント回路基板のESDノイズ対策効果の解析

4層プリント基板において、ESD電流印加点付近の（パッド - GND間）にノイズ対策としてバリスタを追加し、対策効果を解析した事例です。ノイズ対策部品であるバリスタの有無により、基板のESDノイズ経路がどのように変化するかを評価しています。

解析モデル

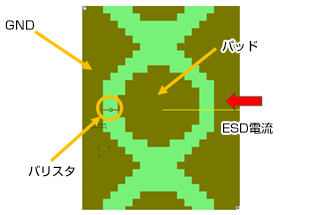

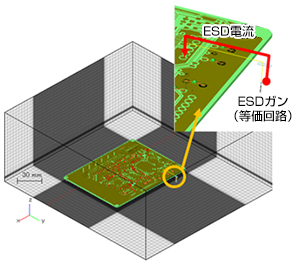

解析モデル概観と印加点付近の拡大図

バリスタの等価回路

参考文献：J. G. Zola, IEEE Transactions on computer-aided design of integrated circuits and systems, vol.23, no.10, 2004

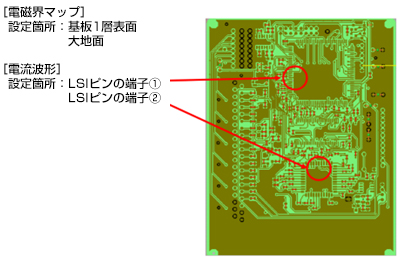

出力データの観測位置

解析結果

基板表面の磁界分布（約2000ps後）

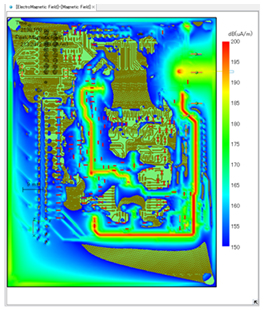

対策前：プリント基板表面の導体パターンを電流が流れている

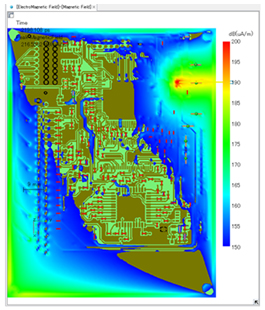

対策後：バリスタの影響でほとんど導体パターンを電流が流れていない

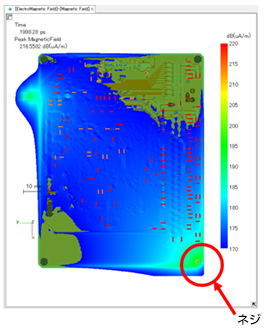

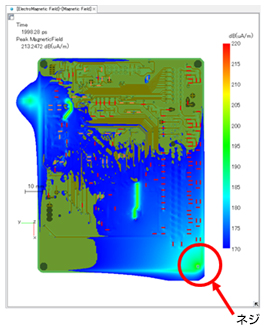

基板裏面から見た大地面の磁界分布（約2000ps後）

基板GNDと大地面を接続するネジを通過した電流が大地面を介してESDガンに戻っている（リターン電流）

LSIピン端子①と端子②の電流波形

対策前は電流が流れているが、対策後は電流がほとんど流れていない。
