金型保圧時の剛性解析
概要
射出成型の際に溶解した樹脂を充填した金型内に、圧力を加えることで樹脂の逆流を防ぎます。
この時、圧がかかった金型が変形してしまうと、成形精度に影響します。
今回の解析では、事前に金型内の圧力による変位と応力を評価します。
解析内容
今回は、簡易評価で十分であったため、射出成型で圧力が負荷された状態を模擬した線形静解析を金型に実施しました。

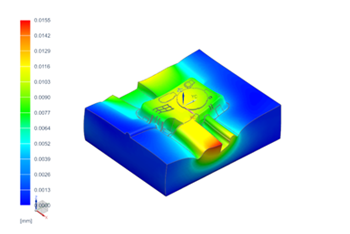

解析結果
解析結果を評価すると変位が十分に小さく、金型剛性は十分に確保できていることがわかりました。
また、簡易的な計算であればNXによる、設計向けの簡易解析機能でも十分実施できるため、こちらの案内も合わせて実施させて頂きました。
