Poynting for Optics 解析事例：
モスアイ型反射防止コーティングを用いたシリコン太陽電池の解析

解析モデル

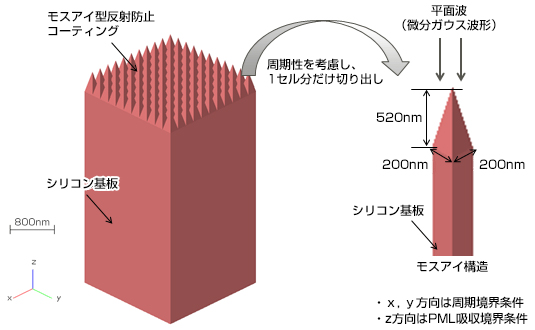

モスアイ構造^［注1］を付加したシリコン太陽電池の解析モデル

［注1］モスアイ構造

文献：C. Sun, P.Jiang, and B. Jiang. "Broadband moth-eye antireflection coatings on silicon", Appl. Phys. Lett. vol.92, 061112 (2008)

解析結果

シリコンの分散特性^［注2］と平面基板の反射率

［注2］シリコンの分散特性

文献： Green, M.A. and Keevers, M. "Optical properties of intrinsic silicon at 300 K", Progress in Photovoltaics, p.189-92, vol.3, no.3; (1995)

反射特性の比較

解析結果（電界分布）

近傍電界（14.7ns）

まとめ

• Poyntingを用いたモスアイ型反射防止コーティングを有するシリコン基板の反射特性解析
  • 3次元CAD機能を用いたモデル化が可能
  • Lorentz-Drudeモデルを用いた分散媒質の設定が可能
• モスアイ構造付近の電磁界の挙動を詳細に解析
• シリコンの周波数分散特性とモスアイ構造の効果を考慮した広帯域解析が可能
