Poynting for Microwave 解析事例：
自動車の車体まわりにおける車載機器からのノイズ解析

自動車の車体まわりにおけるEMI解析事例です。車体まわりを伝搬するノイズの電磁界の分布と、ラジオアンテナで受信するノイズのスペクトルを求めます。

解析モデル

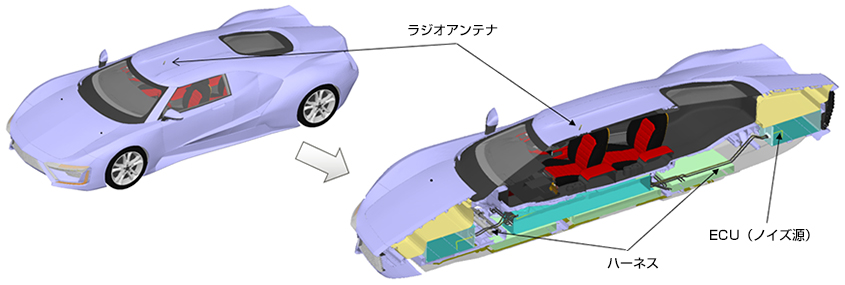

車体、アンテナおよびハーネス

• 車両寸法：全長4625mm×全幅1816mm×全高1023mm
• 解析対象周波数：5MHz～1GHz
• 解析規模：格子数＝18億格子、ステップ数＝265,060ステップ（1[μs]）

解析結果

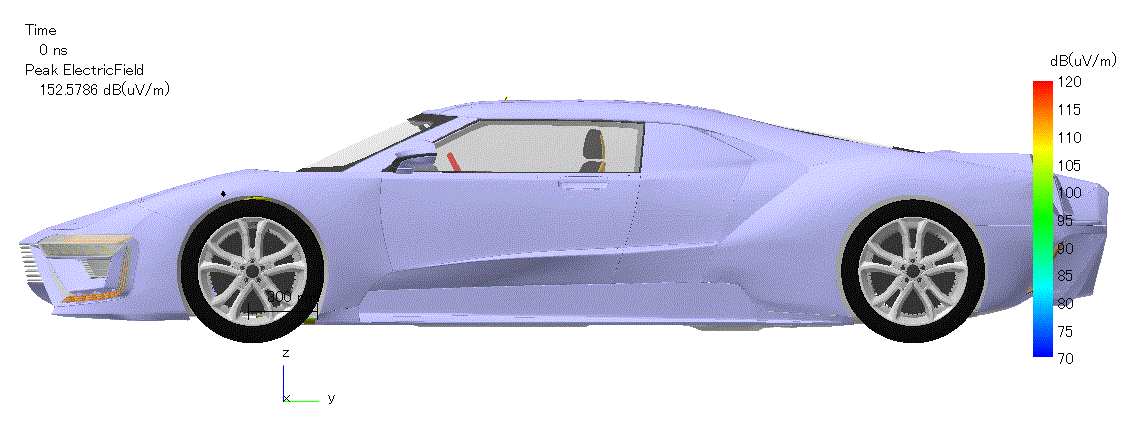

自動車周辺の電界強度（時間領域）

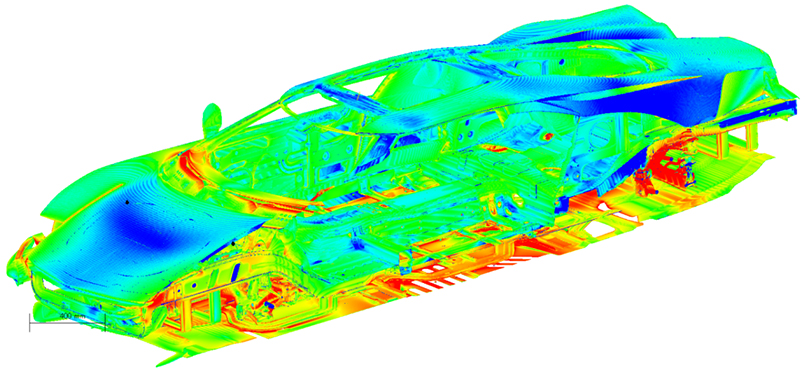

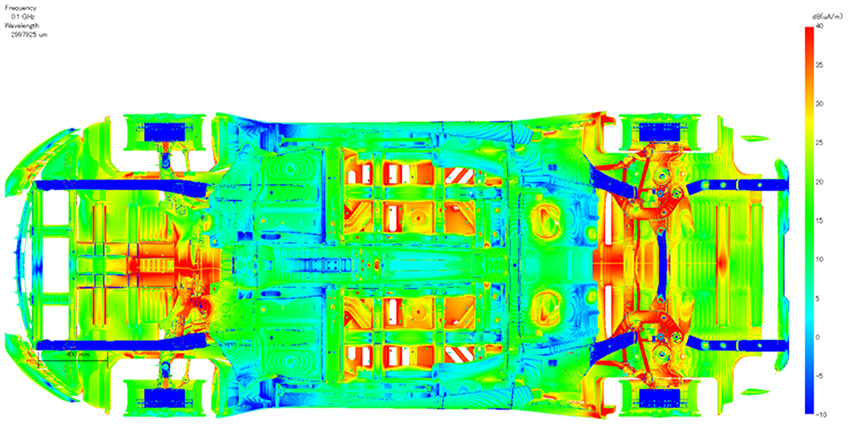

車体表面/内部の磁界分布（定常状態：FMラジオ帯）

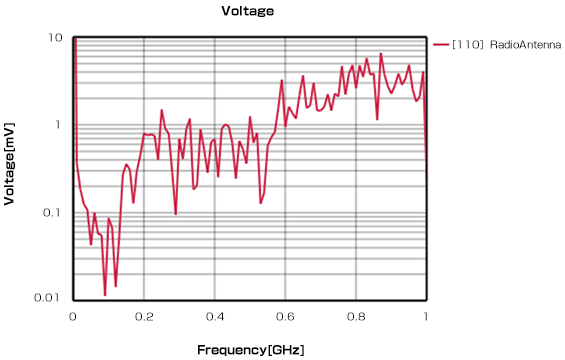

ラジオアンテナでの受信電圧スペクトル
