Poynting for Microwave 解析事例：
コモンモードフィルタによるノイズ抑止効果の解析
（回路シミュレータ連携オプション使用）
板金および基板上の差動線路から発生するコモンモードノイズをコモンモードフィルタによって抑止する様子を解析します。
コモンモードフィルタは、Poyntingの回路シミュレータ連携機能を使用して、SPICEモデルでモデル化したものを電磁界解析に適用します。

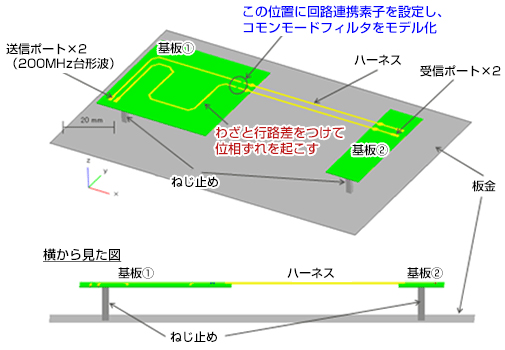

解析モデル

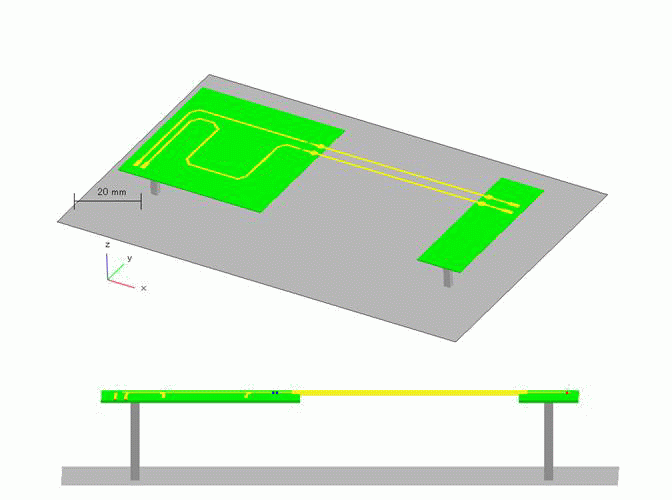

差動線路モデル
コモンモードフィルタによるノイズ抑止のしくみ
解析結果
コモンモード電圧・電流（スペクトル※）
- ※
- 電圧はハーネスー板金間、電流はハーネスで測定

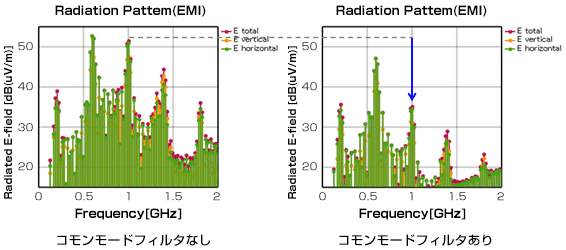

遠方電界（3m法）
コモンモードノイズによる放射が大幅に減少している

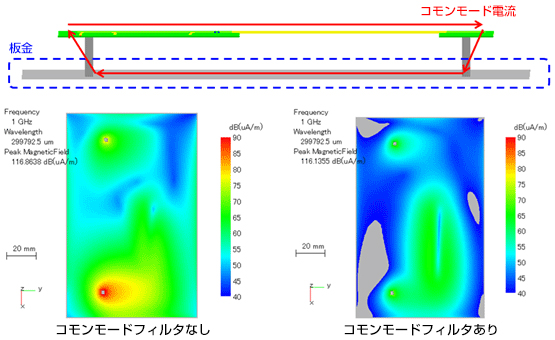

板金表面の磁界分布（1GHz）
コモンモードノイズのリターン電流が大幅に減少している
まとめ
Poyntingの回路シミュレータ連携機能を使って、SPICE系回路モデルでモデル化されたコモンモードフィルタを電磁界解析に適用することができます。モデル化したコモンモードフィルターによるノイズ抑止効果を放射電界や、近傍磁界分布などで評価することができます。
