Poynting for Microwave 解析事例：
オペアンプを使用した回路の放射イミュニティ解析
（回路シミュレータ連携オプション使用）

基板上に実装されたセンサー回路に、平面電磁波を照射した場合におけるセンサー出力電圧への影響を解析します。
オペアンプによる増幅回路は、Poyntingの回路シミュレータ連携機能を使用して、SPICEモデルでモデル化したものを電磁界解析に適用します。

解析モデル

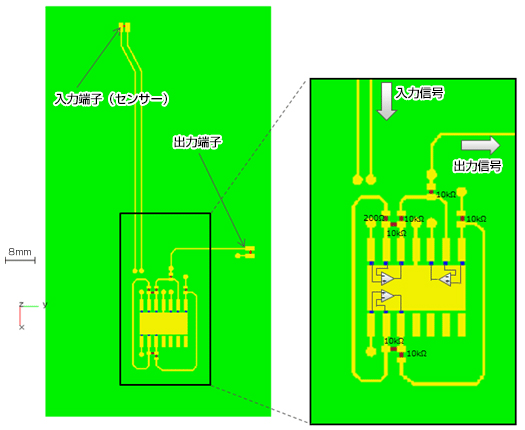

オペアンプを使用したセンサー回路モデル

オペアンプはSPICEモデルで作成し、回路シミュレータ連携機能で電磁界解析に適用します。

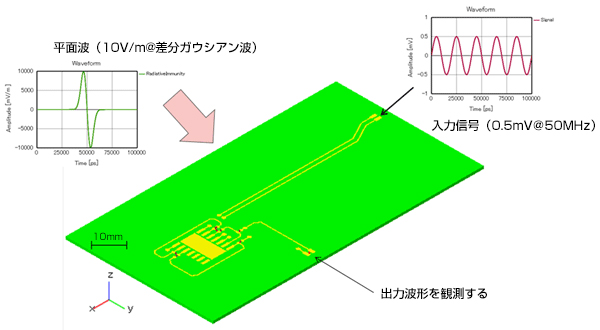

回路基板に平面波を照射し、センサー回路の出力波形に及ぼす影響を評価します。

解析結果

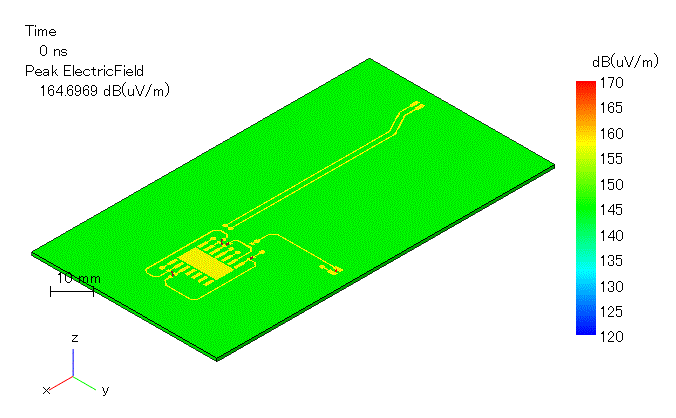

電界分布（アニメーション）

電圧波形

電圧波形（平面波照射あり・なしの間の差分^※）

※

各端子で観測された平面波照射による変動成分

まとめ

Poyntingの回路連携機能を使用して、SPICEモデルによる回路に対する放射イミュニティの解析が可能です。
