Poynting for Microwave 解析事例：
Xバンド帯における飛翔体モデルのレーダ断面積解析

全長数m程度の飛翔体全体をPoyntingによる電磁界解析で、精密なレーダ断面積を算出します。
また、飛翔体に電波吸収材を装着した条件でのレーダ断面積の低減効果も評価します。

解析モデル

飛翔体モデル

モデル概観

全長

～4m

励振波源

Modulated Gaussian パルス波

格子数

45.4億格子（3,520×1,136×1,136）

タイムステップ数

21,600 steps（シミュレーション時間：15.364[ns]）

※

複素誘電率：ε=9.88-j・3.92＠10GHz

解析結果

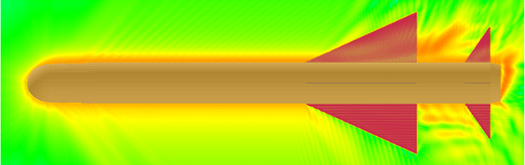

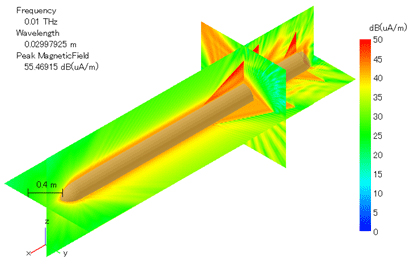

磁界分布（10GHz）

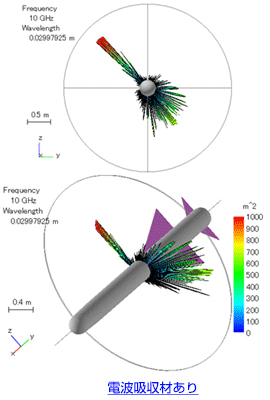

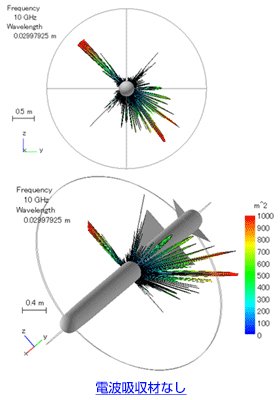

バイスタティックRCS（10GHz）

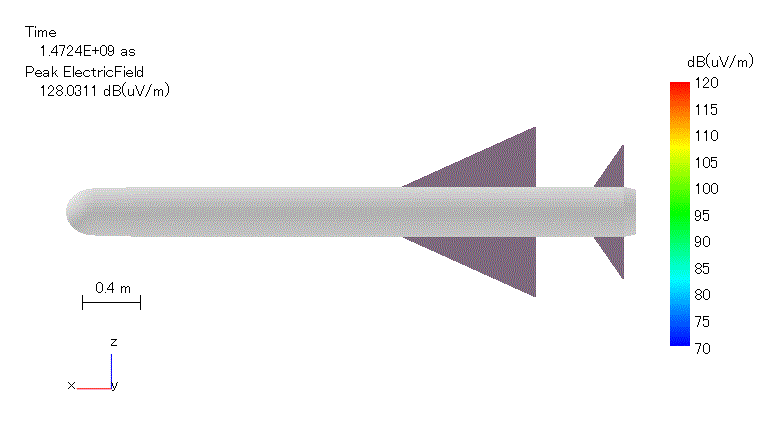

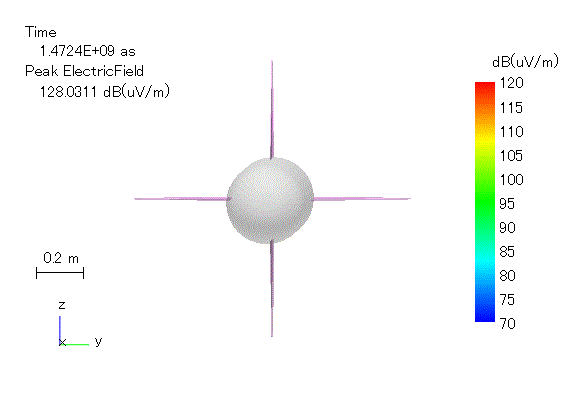

近傍電界分布（アニメーション）
