概要
革新が求められる製品開発において、NXは機械設計・製造・解析・電気設計など統合的なアプリケーション群により開発プロセスの全体最適化に貢献します。
- NXの3次元CAD、CAM、CAE各種ツールにより、設計から製造、解析まで、製品開発プロセスをトータルにサポートします。
- NXのナレッジ機能は、基本的なパラメトリック技術から手順の標準化など多彩なバリエーションを持っており、ノウハウの蓄積による知識ベースの製品開発環境の構築を実現します。
動画一覧
-
NX2512シリーズ「永続リレーションの自動付与」

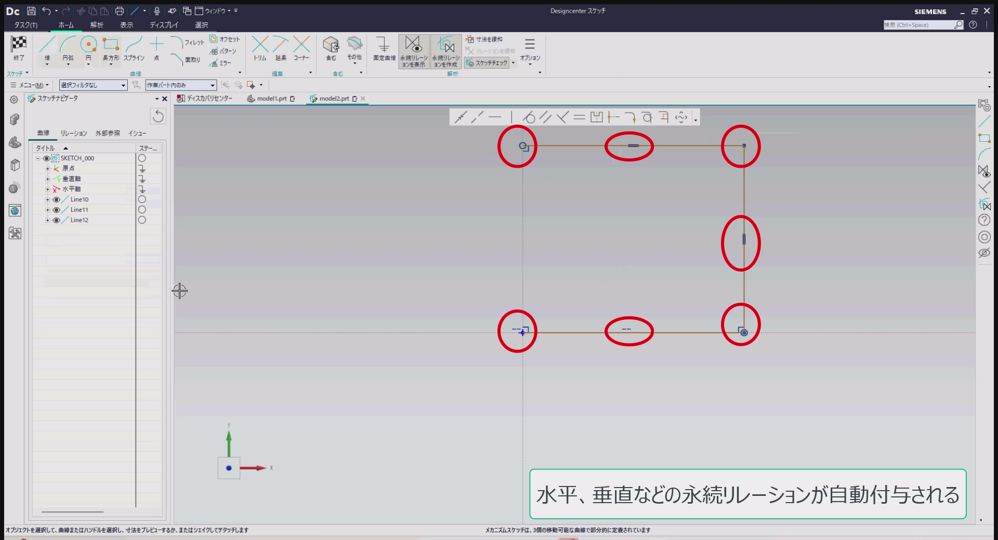

「メカニズムモード」をオンにすると、曲線作成時に自動的に永続リレーションが付与されます。これにより、スケッチ曲線がより効率的に作成できます。
-
NX2512シリーズ「パターンレイアウト機能」

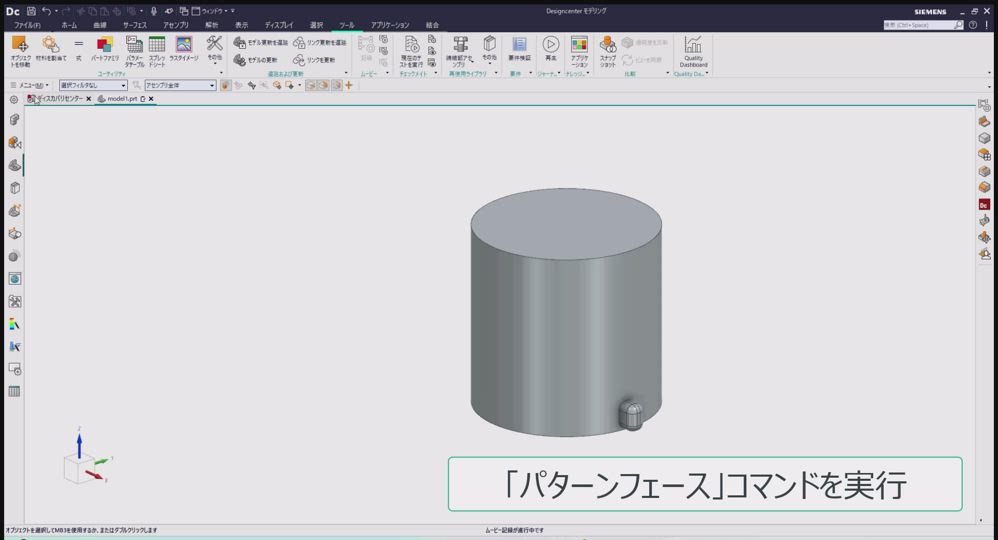

NX2512シリーズでは、回転軸となるベクトル方向と、パターン化するオブジェクトの配置角度などを指定するだけで、回転体に対する回転方向と軸方向をあわせたパターンを簡単に作成できます。この機能強化により、設計プロセスの大幅な効率化が実現します。
-
NX2512シリーズ「寸法や注釈の位置揃え機能」

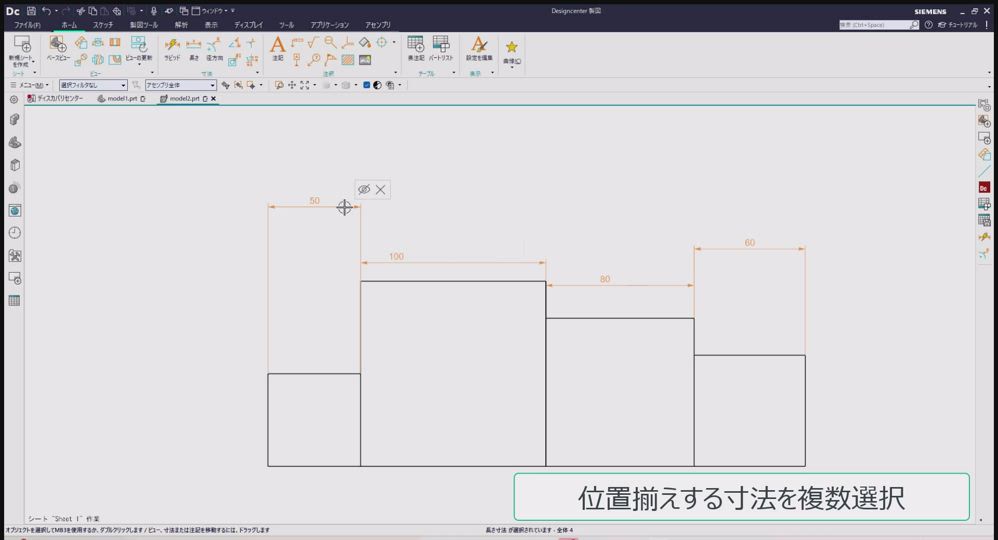

複数の寸法を選択後、ショートカットメニューから「位置揃え – 水平方向（または垂直方向）」コマンドを実行するだけで一括で整列させることが可能です。
-
NX2506シリーズ クリッピング平面の自動更新

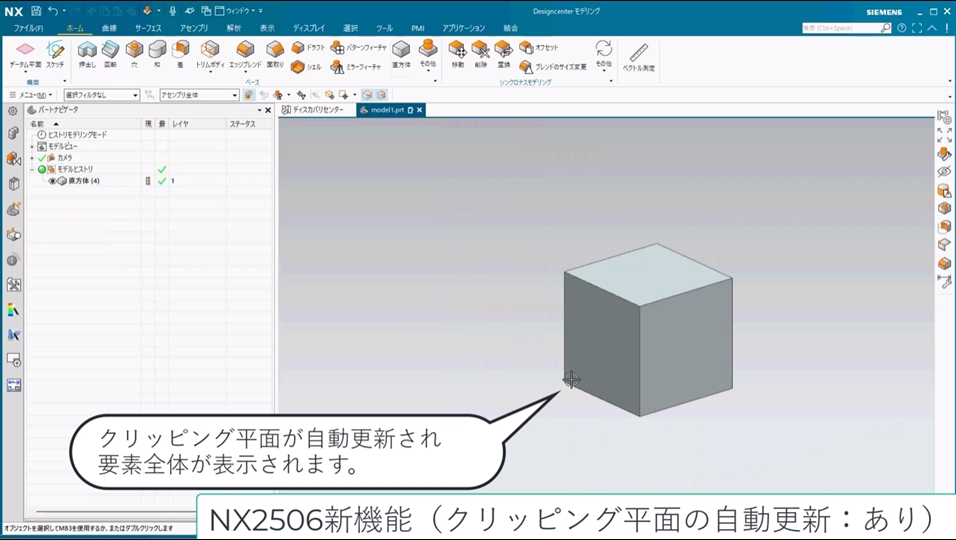

NXに、オブジェクトの表示領域（クリッピング平面）を自動更新する機能が追加されました。
新しいバージョンのNXでは、クリッピング平面の自動更新を有効にする設定が追加され、「フィット」操作を行わなくてもオブジェクトの表示領域が自動的に更新されるようになりました。この設定を有効にすると、NXのメモリ使用量は増加しますが、表示領域の更新作業が不要となり、効率的なモデリングが可能になります。
-

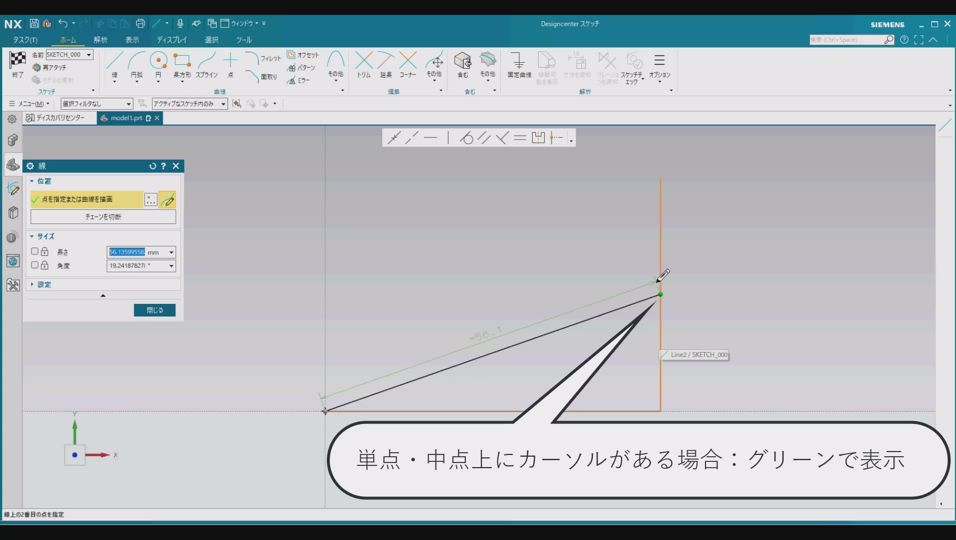

NX2506シリーズ 新しい視覚フィードバック機能
新しい視覚フィードバック機能では、曲線を作成する際、カーソルの位置に連動してハンドルの色が変化します。
この色の変化により、現在のカーソルの位置が曲線に対してどのような状態にあるのかを明確に判断でき、スケッチフィーチャの設計精度向上と作成時間の短縮が期待できます。
-

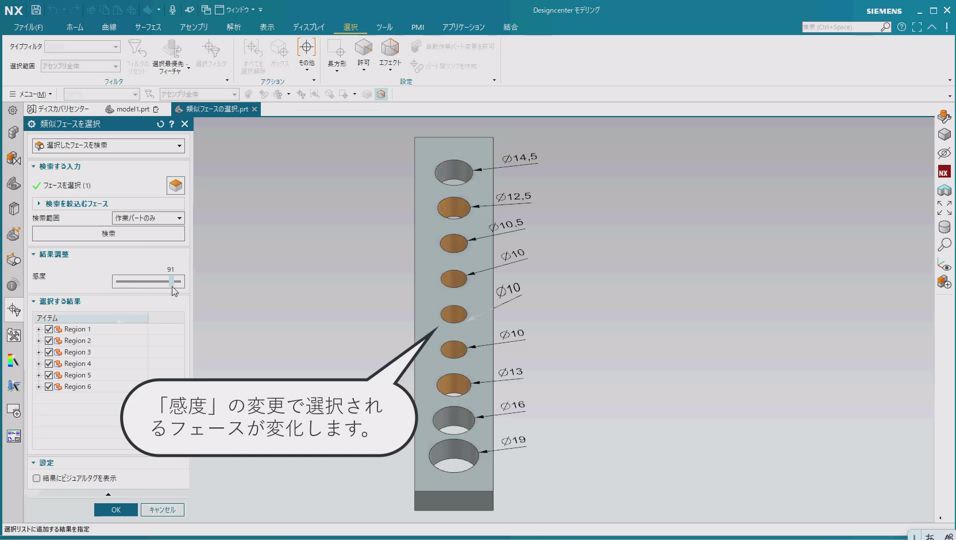

NX2506シリーズ 類似フェースを選択－感度
「類似フェースを選択」に「感度」オプションが追加され、類似とするフェースの範囲を任意に切り替えることが可能となりました。
この機能の追加により、例えば、誤差のある複数の穴を一括で選択して均一な半径に変更するといったモデリング作業を効率的に行うことができます。
-
NX2412シリーズ 類似エッジの選択機能
選択したエッジ群に類似する構造のエッジを一括して選択。また完全に形状が一致するエッジ群のみを選択することもできます。
エッジブレンドなどの操作で利用することで、効率的な要素選択を実現し、パートファイル作成の時間を短縮することが可能となります。
-
NX2406シリーズ 選択フィルタナビゲータ機能
設計操作におけるフィルタリング機能を新たなウィンドウを起動することなく実施できる「選択フィルタナビゲータ」機能をご紹介します。この機能の追加により、設計操作中の要素のフィルタリングが容易になり、効率的に意図する要素を選択することが可能となります。
-
NX2312シリーズ スケッチのシルエット曲線
曲面を含むボディのアウトラインをスケッチタスクで簡単に投影できる「シルエット曲線」機能。この機能により、ソリッドボディのアウトラインをスケッチ平面に作成、ソリッドボディの形状変更に連動してアウトラインが変更される様子をご紹介します。
-
NX2312シリーズ エッジおよびボディのグループ化機能
反復する要素選択を効率化する機能として「エッジをグループ化」および「ボディをグループ化」機能が追加されました。機能操作のイメージとして、ボディとエッジをグループ化してコマンド操作に利用する例をご紹介します。
-

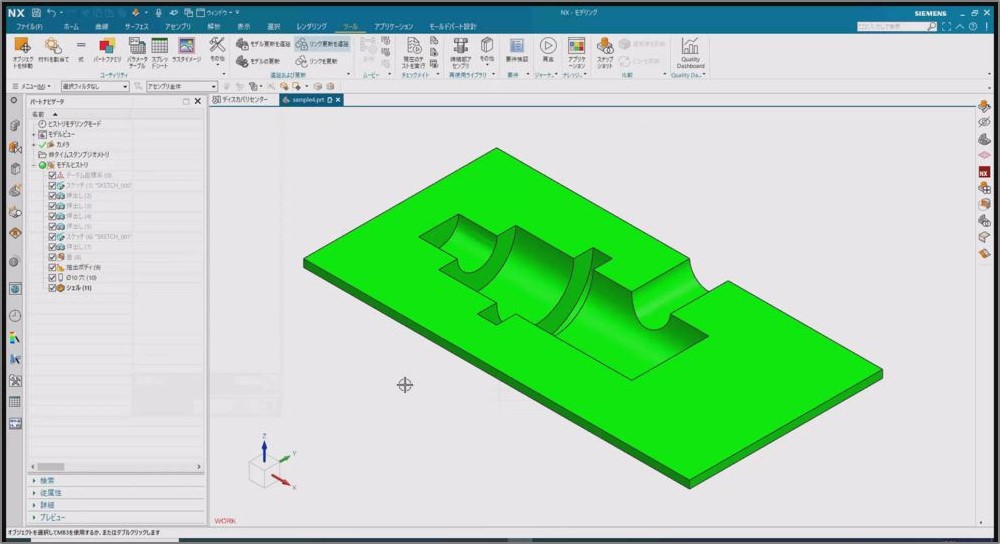

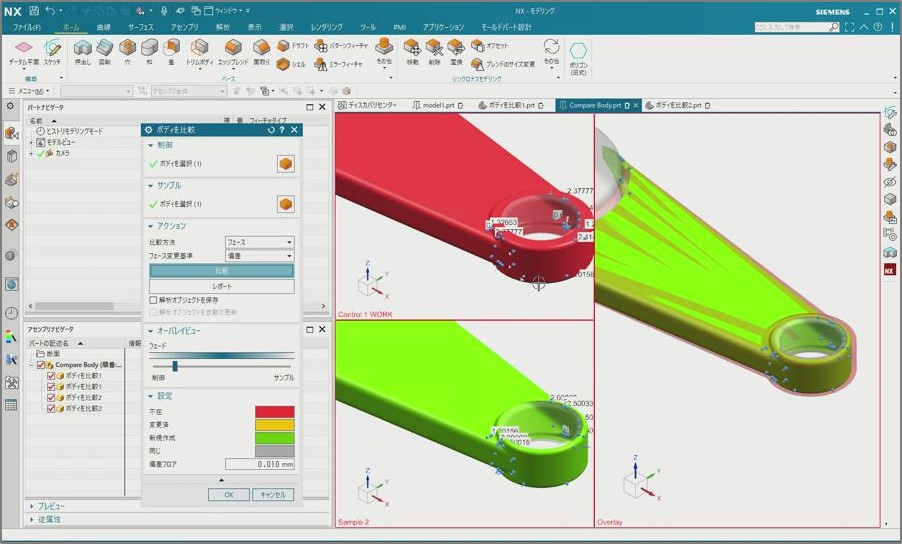

NX2306シリーズ ボディ比較の強化
設計変更を行いながらソリッドボディ間の差異箇所を簡単に特定する操作イメージを動画でご紹介します。
-
NX2306シリーズ 関連するオブジェクトを選択リスト機能
グラフィックウィンドウ上の形状から直接に親フィーチャを選択する操作イメージを動画でご紹介します。
-

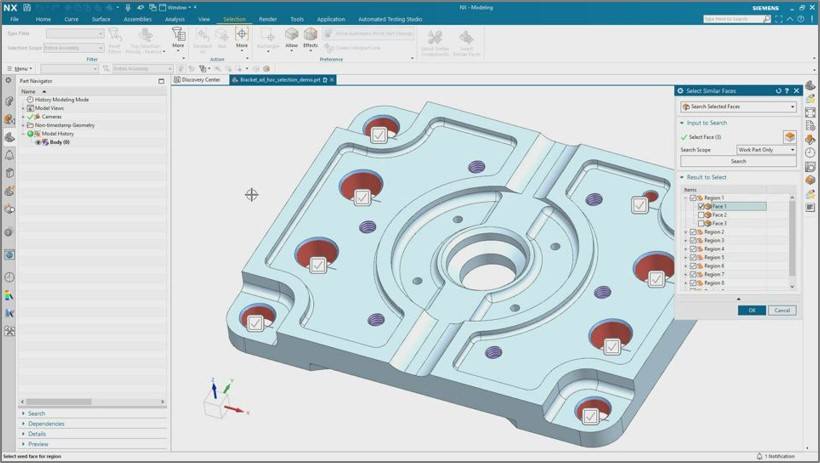

NX2212シリーズ AI機能［類似フェースを選択］の強化
3Dの類似形状を検索するAI機能［類似フェースを選択］で設計変更を効率的に行う操作イメージを動画でご紹介します。
-
NX2212シリーズ 持続可能性スコアの計算機能の紹介
SDG's対応に貢献する、パートの二酸化炭素排出量などの計算機能を操作イメージを動画でご紹介します。
-
進化するNX！ 最先端技術！
最先端の技術を搭載したNXを業務効率化にご活用ください。
NXは最先端の技術を搭載しています。類似コンポーネント検索による部品の素早い検索選択、ポリゴンデータを統合活用した設計方法の実現、3Dプリント事前検証機能による設計データの品質改善。最先端の技術を搭載し業務効率化に活用いただける技術を提供していきます。
-
モデルベース定義 新しいモノづくり！
3DA活用のための機能を搭載したNXをデジタル化推進にご活用ください。
NXはデジタルの利活用のための様々な機能を搭載しています。特に、3DAモデルをベースとした新しい手法のための機能が多数搭載改善されています。モデルにすべての情報を持たせて全社で一貫して利用できるデータ中心活用を行う3DAのプロセスを実現し、業務の効率化の実現を推進します。
-
NXをもっと活用！ 業務効率アップ！
現在お使いのNXで利用可能なアドオン機能の活用をご検討ください。
アドバンストシートメタルを使えば非線形フランジ、ジョグルなどを簡単に作成し、より複雑な板金モデルの作成を効率化できます。人体モデルを使えば、製品の組み立て性や操作性メンテナンス性などの人体的特性の検討が可能になります。製品テンプレートスタジオを使えば、設計条件をテンプレート化して流用設計を効率化できます。
